Freilandüberwachung - die intelligente Lösung.
Funktionsweise
Die innovative Funk-Alarmanlage safefied
safefied ist die aktuell bemerkenswerteste Innovation der Sicherheitstechnik, denn safefied bietet Lösungen für Aufgabenstellungen, die bisher nur mit beträchtlichem Aufwand und Kosten zu bewältigen waren. Speziell – aber nicht nur – bei der Außenüberwachung ergeben sich durch die intelligente Kombination von Video- und Alarmtechnik enorme Vorteile. Oft wird eine Überwachung mittels Alarmanlage durch safefied erst sinnvoll möglich.
Funktionsweise der Alarmanlage
Nach Scharfschaltung der Alarmanlage überwacht ein (oder mehrere) Bewegungsmelder ein vorher definiertes Gebiet.
Wird ein Eindringling oder Tier vom Bewegungsmelder erfasst, wird sofort die integrierte Kamera gemeinsam mit der für den Eindringling unsichtbaren Infrarotbeleuchtung aktiviert.
Es wird eine 10 sekündliche Videosequenz aufgenommen und per GSM-Funk an eine Notrufleitstelle gesendet.
Sieht der Wachmann eine Person in der Videosequenz, so handelt es sich um einen realen Einbruch und er kann sofort und sicher entsprechend handeln (z.B. Alarm auslösen, Polizei oder Wachdienst anrufen).
Durch dieses intelligente Konzept sind Fehlalarme ausgeschlossen. Außerdem wird ein echter Alarm mit hoher Priorität behandelt.
Autonom und flexibel
Um safefied möglichst bei vielen Problemfällen einsetzen zu können, ist die Alarmanlage ohne externe Stromversorgung einsatzfähig. Die Lebensdauer der Batterien beträgt im Regelbetrieb bis zu 4 Jahren. Die Alarm- und Bildübertragung erfolgt über das GPRS-Mobilfunknetz. Das Alarmsystem kann daher in der Praxis überall eingesetzt werden. Außerdem wurde bei der Entwicklung darauf geachtet, dass die Installation schnell und unkompliziert erfolgt. Die Funk-Alarmanlage kann problemlos täglich an einem anderen Einsatzort verwendet werden.
Technische Daten der Alarmanlage
Ihre Vorteile auf einen Blick
100% drahtlose Funk-Alarmanlage für den Innen- und Außenbereich
- Bidirektionale Funkübertragung mit 0.1 Watt bei 868 MHz
- 600 m Funkreichweite zwischen Komponenten und Zentrale bei Sichtverbindung
- PIR Erfassungsbereich und Nachtsicht beträgt 12 m
- Bis zu vier Jahren Batterie-Lebensdauer bei 2 Alarmen/Monat und Supervision oder bis zu 3 Monaten Batterie-Lebensdauer bei 3000 Alarmen/Monat
- Auflösung 240 x 320 mit 5 Bilder/sek.
- Videodatei ca. 200 k MPEG (50 Bilder in 10 Sekunden)
- Komponenten werden alle 8 Minuten von der Zentrale überwacht
- Installation mit Pegelanzeige am Bedienteil
- Unterstützt 128bit AES Encryption für eine sicher Funkübertragung
- S² View Technologie erfüllt Militärnormen in der Funkübertragung
- Verhindert Hacking in die Zentrale oder Komponenten
- Verhindert Übersprechen oder Interferenzen anderer safefied Komponenten in unmittelbarer Umgebung
Komponenten

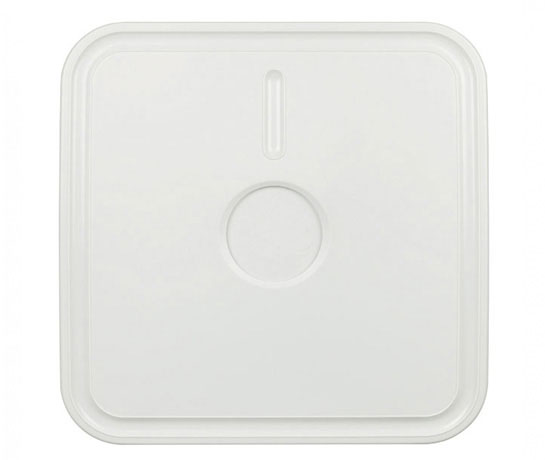

safefied XT-Zentrale im OUTDOOR-GEHÄUSE
100% drahtlos, inkl. 4x Lithium Batterien
Wie FAP085li, jedoch für den Außenbereich. Mit integrierten Hochleistungsantennen für eine erhöhte Reichweite.
Die XTO Zentrale ist ein wetterfestes, drahtloses und rein batteriebetriebenes Funkalarmsystem mit Videoverifikation. XTO wurde speziell entwickelt für gewerbliche Anwendungen (Baustellen, Mobilfunkmasten, abgelegene Objekte, Umspannwerke, etc). XTO wird in einem wetterfesten Gehäuse (Schutzklasse IP65) inklusive Montagehalter geliefert. Die Zentrale arbeitet bis zu 4 Jahre im Batteriebetrieb zwischen -30 °C bis 60 °C. Im Gehäuse sind zwei spezielle Hochleistungsantennen integriert: eine Antenne für die 868MHz-Kommunikation zwischen Zentrale und Komponenten und eine weitere für die GSM Kommunikation zwischen Zentrale und Notrufleitstelle.
Leistungsmerkmale
• Mit IP-Anschluss als Backup zum GPRS
• 2 unabhängige Teilbereiche
• Bis zu 4 Jahre Batterielebensdauer bei reiner GPRS Übertragung
• Übertragung per GPRS und LAN
• alle Melder bidirektional
• 25 Funkzonen
• 20 Benutzercodes
• 3 Security Levels
• 2 Scharfschaltmodi
• 4 Spezial-Scharfschaltmodi
• umfassendes Detektorensortiment
• unterstützt bidirektionales Bedienteil
• komfortable Positionierung der Melder durch Anzeige der Signalstärke
• leicht zu programmieren
• Fernparametrierung mit Frontel Downloader Protokoll
• Video Übertragung über Frontel Protokoll zu Leitstelle
• 3 voll programmierbare Eingänge
• 2 Eingänge zur Scharf-/ Unscharfschaltung
• 2 programmierbare Ausgänge
• Sirenenansteuerung wahlweise durch Notrufleitstelle
• Versorgung: bei Nutzung der verdrahteten Ein- und Ausgänge mit Netzteil und Alkaline Batterien

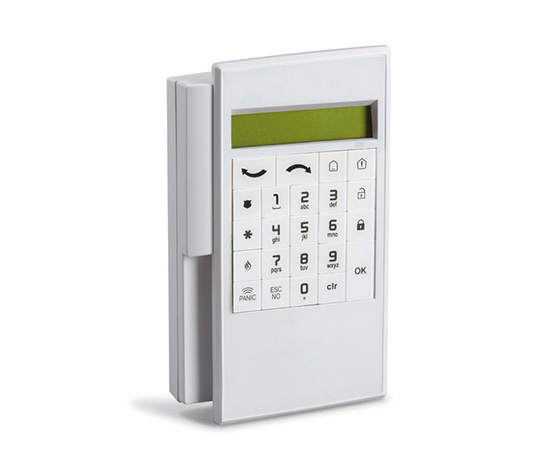

safefied LCD Funkbedienteil
inkl. Chipleser, 100% drahtlos und bidirektional
Dieses Bedienteil erlaubt die Bedienung und die Programmierung des Alarmsystems. Das Bedienteil ist völlig batteriebetrieben und bidirektional, das zweizeilige, hintergrundbeleuchtete Display wird nur durch Drücken einer Taste oder im Eingangsmodus aktiviert. Im Bedienteil ist ein Summer sowie eine Paniktaste integriert. Die Scharfschaltung unterschiedlicher Bereiche ist ebenso möglich.
Leistungsmerkmale
• Bis zu 4 Jahre Batterielebensdauer
• inkl. 3 Lithiumbatterien
• bidirektionales Bedienteil
• komfortable Positionierung des Bedienteils durch Anzeige der Signalstärke
• integrierter Summer
• Panikfunktion
Produkteigenschaften
Abmessungen:160 x 92 x 31 mm
Betriebstemperatur:- 10 °C bis 40 °C
Montageort:Innenbereich
Stromversorgung:3 x 3,6 V Lithium BY14500
Sicherheitsklasse:EN50131 Grad 2
Frequenz:868 MHz
Batterielebensdauer:Bis zu 4 Jahre
Maximale Luftfeuchte:75 % nicht kondensierend
RF-Technologie:BI-Direktional - S2View
Übertragungssicherheit:AES Algorithmus Verschlüsselung
Display:LCD 2 x 16 Zeichen
Summer:Eingang / Ausgang / Alarm

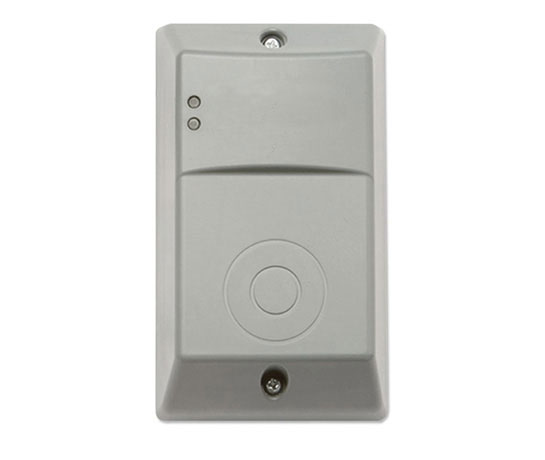

safefied Proximity-Leser mit Status LED
100% drathlos und birektional, inkl. 1 Chip
Bidirektionaler Proxychipleser mit Statusanzeige für außen, komplett batteriebetrieben zum Scharf-/ Unscharfschalten von videofied-Alarmanlagen.
Zubehör
FRK086-PLT Abstandsplatte für Proxychipleser FRK086
Leistungsmerkmale
• Bis zu 4 Jahre Batterielebensdauer
• inkl. 3 Lithiumbatterien
• bidirektional mit LED-Anzeige und Summer
• wetterfest und kälteresistent
• für außen und innen geeignet
• zwei Sabotagekontakte für Wandabriss oder Deckelsabotage
• überwachte Funkverbindung setzt alle 8 Minuten eine Statusmeldung an die Zentrale ab
Produkteigenschaften
Abmessungen:140 x 90 x 38 mm
Betriebstemperatur:-30 °C bis 60 °C
Stromversorgung:3 x 3,6 V LS14500 Batterien (BY14500)
Frequenz:868 MHz
Batterielebensdauer:Bis zu 4 Jahre
Maximale Luftfeuchte:95 %
RF-Technologie:BI-Direktional - S2View
LEDs:2
Summer:scharf/ unscharf

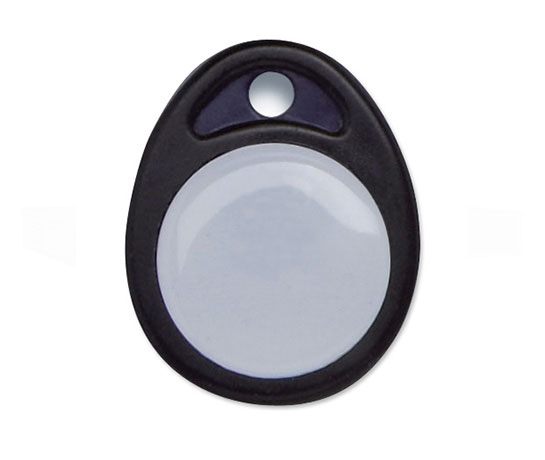

safefied Proximity Chip
Proximity Chip zum drahtlosen Scharf-/ Unscharfschalten an Proximity-Leser FRK086, Zentrale FAP083 und Bedienteil FRK082.

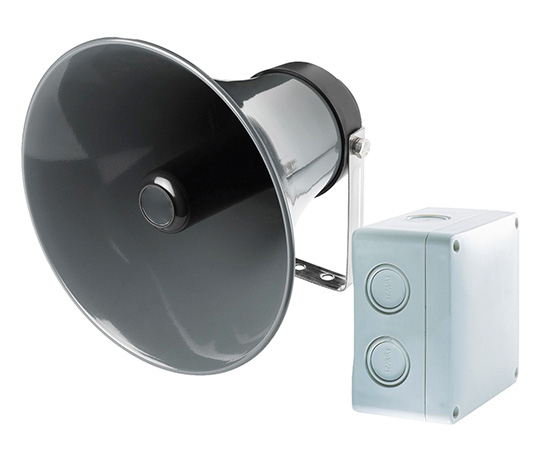

safefied Außen-Druckkammerlautsprecher
mit Verstärkerbox für XV-Zentrale, HSL
Outdoor Lautsprecher für die Einbruchmeldezentrale FAP088-IP". Inklusive leistungsstarkem Druckkammerlautsprecher für Live-Ansprachen nach unbefugtem Zutritt, z.B. bei weitreichenden Industrie-Außengeländen und Parks. Solides Aluminium-Gehäuse mit Edelstahl-Montagebügel.
Leistungsmerkmale
• Wetterfest und kälteresistent
• Schutzklasse IP54, optional IP65 (mit Kabelverschraubungen)
• Bis zu 2 Lautsprecher anschließbar
• Hoher Schallpegel (108,5dB/A), dadurch maximale Abschreckung
• Outdoor-Mikrofon-Modul optional erhältlich FLS087-OUTMIC, 210,- RG:A
• Netzteil optional (VP040-12)

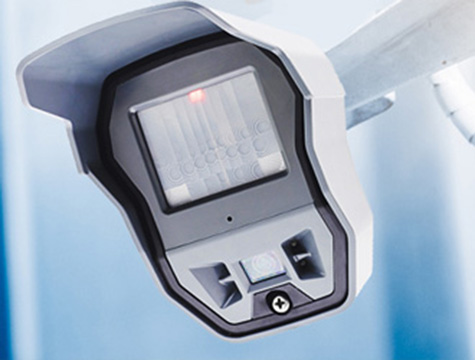

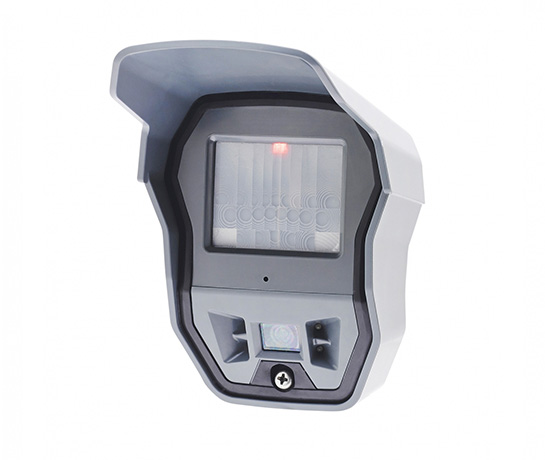

safefied Außen-Kamerabewegungsmelder
100% drahtlos und bidirektional, inkl. Halter
Dieser batteriebetriebene Außen-PIR-Melder mit Kamera vereint Alarmmeldung und Alarmverifikation in einem Gerät. Die Kamera mit Nachtsichtfunktion mit einer Empfindlichkeit von 0,2 lux, in die ein Infrarot-Beleuchtungssystem integriert ist, gewährleistet Sicht auch in der Nacht. Die Digitalkamera ist mit einem auf Infrarotbasis funktionierenden Bewegungsmelder ausgestattet. Das komplette Gerät ist klein, funktioniert kabellos und passt sich ästhetisch dem Umfeld an. Die Kamera wird NUR bei Vorliegen eines Alarms aktiviert. Das ist einer der Gründe, warum die Haltbarkeit der Batterien bis zu 4 Jahre beträgt. Das videofied-System erlaubt keine ungewollte Beobachtung oder eine Überwachung von außen, sofern nicht ein Alarmzustand besteht. Sicherheit muss keine Einschränkung der Privatsphäre bedeuten.
Leistungsmerkmale
• Bis zu 4 Jahre Batterielebensdauer
• inkl. 1 Robust-Wandhalter (FMD085-H)
• inkl. 4 Lithiumbatterien
• Verschiedenen Fresnel-Linsen im Lieferumfang enthalten: Standard (Volumetrisch), Vertikaler Vorhang (z. B. zur Fassadenabsicherung), Horizontaler Vorhang (z. B. zur Vermeidung von Fehlalarmen durch Tiere), Korridor/Strahl (z. B. zur Zaunüberwachung)
• Verbesserte Nachtsichtbeleuchtung
• Beschleunigungssensor für Sabotageüberwachung (Schutz vor Verdrehen, Öffnen, Vandalismus, Demontieren)
• Ein- und Ausgänge (Zur Anbindung an beliebige verdrahtete Geräte)
• Erhöhte Kameraauflösung (VGA bei Einzelbildaufnahme, QVGA bei Videoaufzeichnung)
• Videoaufzeichnung in Farbe
• Verdoppelte Funkübertragungsgeschwindigkeit
• Registriertaste von außen erreichbar (Kein Öffnen des Gerätes mehr nötig)
• Erhöhte Funkreichweite
• Erleichtertes Öffnen des Gerätes mit nur einer Schraube

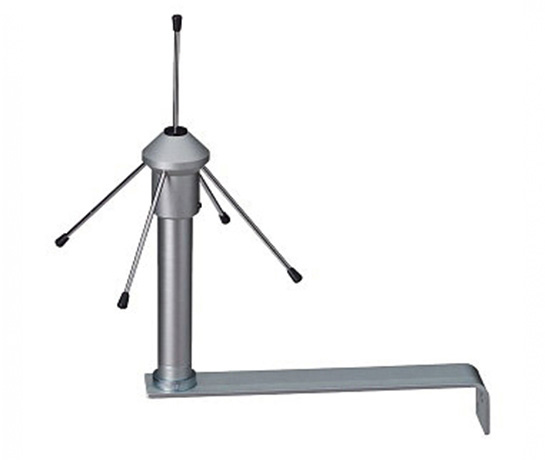

videofied Antennenkit EU 868 MHz
für videofied XT
Antennenkit zur Verbesserung des EU 868 MHz Signals der videofied XT.
Leistungsmerkmale
• inkl. Wandhalterung
• zum Aufstecken auf die Hauptplatine
• optional SMA-Verlängerungskabel 5m (FANT-K5)
Produkteigenschaften
Abmessungen:110 x 255 mm
Montageort:Innen-/Außenbereich
Anschlusskabel:2,5 m

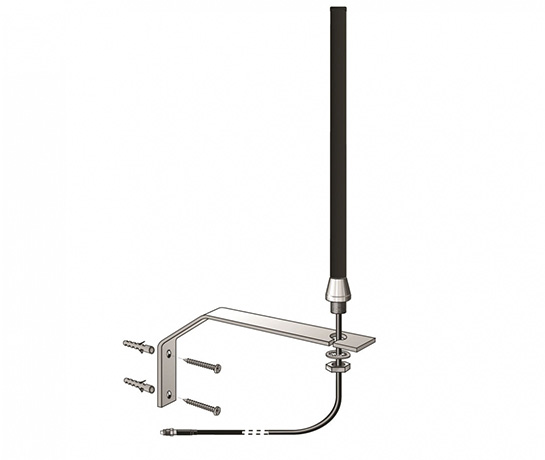

Rundstrahlantennen-Kit für safefied XT
Antennenkit zur Verbesserung des GSM Signals der videofied XT (zum Absetzen aus Gebäuden).
Leistungsmerkmale
• Signalverbesserung um bis zu 2 dB/ µV
• inkl. Wandhalterung
• zum Aufstecken auf die Hauptplatine
Produkteigenschaften
Abmessungen:300 x 22 mm
Montageort:Innen-/Außenbereich
Anschlusskabel:5 m
